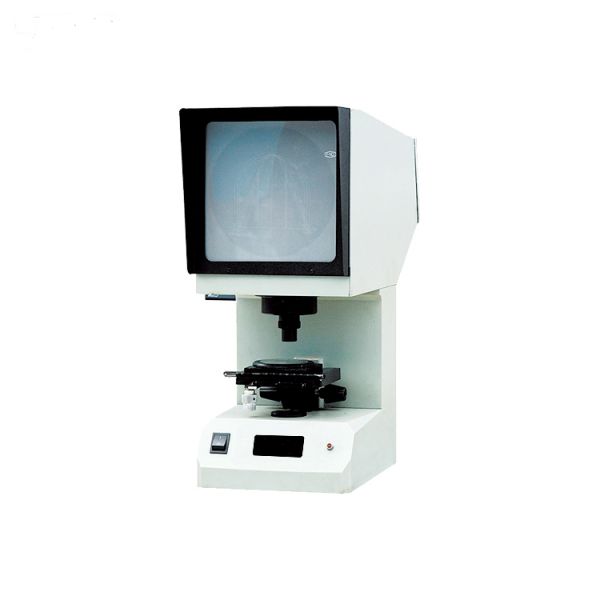

CST-50冲击试样投影仪

产品分类：拉床、低温槽、投影仪

产品概述：CST-50冲击试样投影仪：利用光学投影的原理将被测的冲击试样U型和V型缺口与投影仪上的标准板图进行对比以确定被检测的冲击试样加工是否合格，该设备操作简便，检查对比直观、效率高，是冲击试样加工过程中必备的检测设备

CST-50冲击试样投影仪：是根据GB/T229-2007《金属夏比缺口冲击试验方法》、ASTM E-23中对冲击试样缺口检测要

求而设计开发的，是用于检测冲击试样缺口制作是否合格的重要设备。

CST-50冲击试样投影仪产品技术参数：

产品型号		CST-50
放大倍数		50×
物镜放大倍率		2.5×
投影物镜放大倍率		20×
投影屏尺寸		ф200mm
工作台尺寸	方工作台	（110×125）mm
	圆工作台	Ф90
工作台位移		纵向±10mm，横向±10mm，升降±12mm(无刻度)
工作台转动范围		0～360^о（无刻度）
光源		卤钨灯12V/100W
电源		200V/50HZ/150W
外形尺寸		515×224×603mm
重量		约20kg
