弹簧扭转试验机0-200Nm

产品分类：扭转缠绕试验机

产品概述：主要用于金属、非金属材料及骨骼、假体等生物产品扭转试验，能实现扭矩及扭角控制，配合相应附件可对零部件和构件进行抗扭试验。是质检单位、大专科研院所及工矿企业必备的试验设备。

弹簧扭转试验机0-200Nm产品特点

? 主机特点

u 主机：卧式铸钢结构，外部为高质量喷塑外壳，

u 传动系统：采用可靠元器件，传动系统工作噪声低于60dB，

u 扭矩测量：采用高精度扭矩传感器，转角测量采用高精度光电编码器。

u 符合JB/T 9370-1999《扭转试验机技术条件》、JJG 269-2006《扭矩试验机检定规程》、GB/T 239.1-2012《金属材料线材单向扭转试验方法》、GB/T 2611—2007《试验机通用技术要求》等标准。

? 控制器特点

u 自动停机：试样破坏后，移动横梁自动停止移动;

u 显示方式：试验过程动态实时显示扭矩力、扭转角量、扭转速度速度、峰值、试验状态等实时在同一液晶屏幕上显示;

u 限位保护：具有程控和机械两级限位保护功能;

u 过载保护：当负荷超过额定值的3～5%时设备自动停止工作.

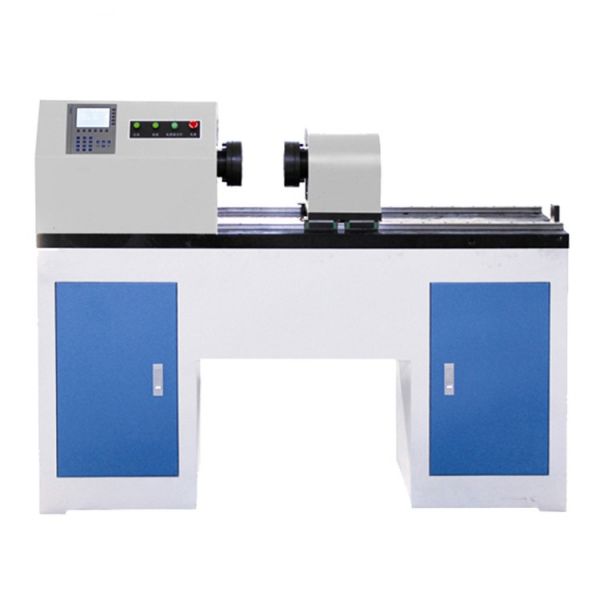

弹簧扭转试验机0-200Nm

弹簧扭转试验机0-200Nm 主机标准配置

配置名称	配置型号或说明	数量
主机	高强度卧式主机	一台
电机及伺服系统	台湾东元	一套
驱动器	国产	一套
高精直线导轨	ABBA	二套
扭矩传感器	100NM	一只
摆线针轮减速机		一台
高精度角度编码器		一台
控制器	大液晶显示测控系统	一套
试验夹具	NZL	一套
微型打印机	选配	一台

弹簧扭转试验机0-200Nm 技术指标

产品型号	NDS-100 NDS-500
扭矩	100N.M
试验机等级	1级
控制方式	单片机控制
扭矩测量范围	2%～100%F·S
扭矩示值准确度	≤±1%
转角示值准确度	≤±1%
转角显示分辨力	0.01°
扭转角	99999°
扭角速率控制调节范围	0.05-800°/min
夹头有效间距	600mm(标准机型，可按用户需要定做）
试验旋转方向	双向
电源	220V±10%，50Hz
外形尺寸	1440×400×1087mm

试验机工作条件：

u 电源：AC 220V 50HZ

u 环境温度：10℃～40℃

u 相对湿度：≤80%

u 工作环境应清洁，无腐蚀性介质、无明显振源和电磁干扰
