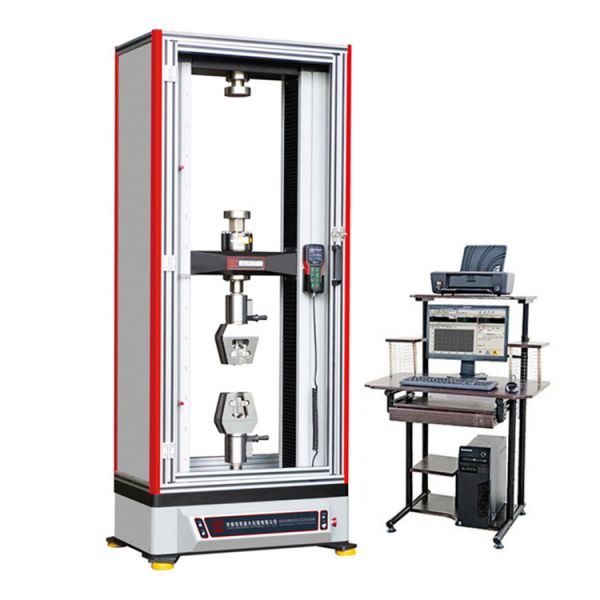

微机控制金属材料拉力试验机

微机控制金属材料拉力试验机

产品分类：电子万能试验机

产品概述：微机控制金属材料拉力试验机可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。丰富的夹具工装、载荷力传感器、变形测量传感器等附件，几乎可以满足客户所有需求。配套的灵活易用的试验软件，使用户试验过程更加轻松。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。

微机控制金属材料拉力试验机 设备特点

? 主机特点

u 高精度滚珠丝杠副使传动更加平稳整机刚性高，运行平稳；

u 超大的试验宽度，限度满足客户需求；

u 台湾交流伺服电机驱动，精度高，响应快；

u 高精度传感器，精度高，稳定性好。

u 中横梁采用四根导杆和石墨自润滑套导向，强壮的导向光杠增加设备的横向刚性，确保横梁线性运动。它能够使十字街头精确对齐，减少测量数据的差异，产生良好的整体精度；

? 控制器特点

u 力、变形的测量分辨率达到满量程的1/300000；

u AD采样频率可高达300Hz；

u 基于高端工控领域的SOC高端微处理器作为系统平台，集测量、控制于一体，功能更强大，性能更稳定；

u 采用力、变形、位移三闭环全数字控制，控制环之间自动切换，且平稳过渡。控制算法采用先进的神经元自适应PID控制算法，无需繁琐的PID参数设置，初学者也能轻松完成专业试验任务；

u 4路24bit A/D高数据采集通道配合先进的数字滤波技术，采集数据更加准确、稳定、可靠；

u 2路高速光电编码器（5MHz）信号采集通道，可选用更多输出光码信号的测量附件；

u 采用10M以太网做为数据接口，方便扩展各种测量附件；

u 采用超大规模可编程数字集成电路设计，体积小，功耗低、发热少，工作特性更稳定可靠。

? 软件特点：

试验机软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求，又能够满足科研院所深入研究材料性能所需的个性化试验要求。

微机控制金属材料拉力试验机 主机标准配置

配置名称	配置型号或说明	数量
主机	台式主机	一台
交流伺服电机	台湾东元	一台
交流伺服驱动器	台湾东元	一套
滚珠丝杠	台湾ABBA	一套
控制器	HST DTC-350 (基于高端SOC微处理器，全数字闭环电气系统)	一套
负荷传感器	广测	一台
中文版试验软件	TestPilot_MAXTEST	一套
负荷传感器	50KN	一支
拉伸夹具	X204	一套
压缩夹具	YS204	一付
计算机	联想主流配置	一台
打印机	HPA4彩色喷墨打印机	一台

微机控制金属材料拉力试验机 技术指标

型号	WDW-50D
试验力	50kN
试验机级别	1级
试验力测量范围	2%～100%FS
试验力示值相对误差	±1%以内
试验力分辨力	1/300000FS
横梁位移示值相对误差	±0.5%以内
位移分辨力	0.001mm
横梁速度调节范围	0.001～500 mm/min
横梁速度相对误差	≤设定值的±1%
有效试验宽度	500mm
有效拉伸空间	700mm(标准机型，可按需求定制)
电源	220V±10%；1KW
