WDW-20G微机控制电子万能试验机

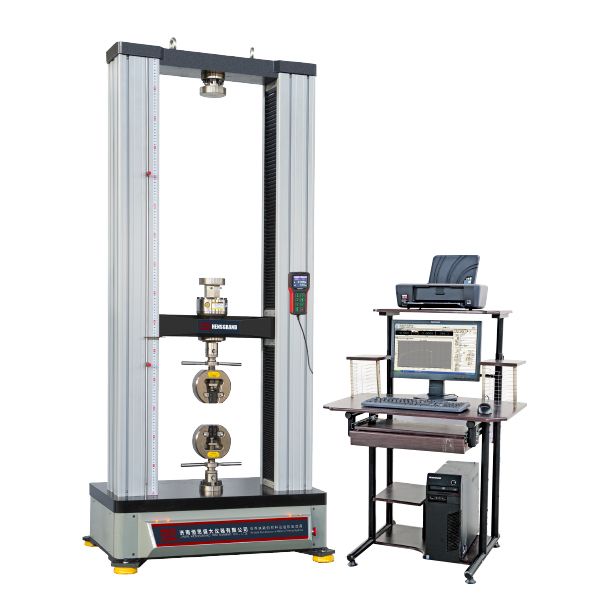

一、WDW-20G微机控制电子万能试验机简介
WDW-G系列台式微机控制电子万能试验机具有结构紧凑、简单易用等特点，可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。主机中横梁采用高精度的导杆导向，具有很高的刚性和良好的线性运动特性。丰富的夹具工装、载荷力传感器、变形测量传感器等附件，几乎可以满足客户所有需求。配套的灵活易用的试验软件，使用户试验过程更加轻松。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。
二、WDW-20G微机控制电子万能试验机主机特点

日本交流伺服电机驱动，精度高，响应快；
精密行星减速机，噪音低，传动平稳；
美国进口高精度传感器，精度高，稳定性好。
中横梁采用四根导杆和石墨自润滑套导向，强壮的导向光杠增加设备的横向刚性，确保横梁线性运动。它能够使十字街头精确对齐，减少测量数据的差异，产生良好的整体精度；
高精度滚珠丝杠副使传动更加平稳整机刚性高，运行平稳；
超大工作台及超宽跨距，限度满足客户需求；
全铝合金外罩及全铝合金防护罩，外形美观大方、操作安全便利。
三、WDW-20G微机控制电子万能试验机控制器特点

（一）外置独立控制器

全新一代静态试验机专用控制器，是集测量、控制、传输功能于一体，并对信号采集、信号放大、数据传输、伺服电机驱动单元进行了高度集成；为试验机的测量、控制和操作提供了全新的解决方案，USB数据传输全面支持笔记本计算机、平板计算机、台式计算机；是试验机技术发展的一个重要部分。外部手持式控制器采用320*240 LED显示器，可快速调整试验空间，同时具有试验开始、试验停止、试验清零等功能，实时显示设备运行状态、试验数据、使试样装夹更加方便，操作更加简单。

（二）万能试验机测控软件

万能试验机测控软件采用DSP技术及神经元自适应控制算法，实现等速率试验力、等速率横梁位移、等速率应变等多种闭环控制模式，控制方式可任意组合、平滑切换；具有联网接口，可实现数据联网和远程控制功能。

（一）测量参数

最大试验机（kN）:20；

试验机级别：0.5级；

试验力有效测量范围：0.4%-100%F.S；

试验力测量精度：优于≤±0.5%；

位移测量分辨力：0.4μm；

位移测量精度：优于≤±0.5%；

电子引伸计测量范围：0.4%-100%FS；

电子引伸计测量精度：优于≤±0.5%；

（二）控制参数：

控制方式：力闭环控制、变形闭环控制、位移闭环控制；

（三）主机参数：

立柱数：6柱（4立柱、2丝杠）；

最大压缩空间：900；

最大拉伸间距:670（含楔形拉伸夹具）；

有效跨距（mm）：450；

工作台尺寸：800×425；

主机外形尺寸：850*590*1750；

主机重量：370；

功率、电压、频率：1kW/220V/50～60Hz；
